3D-CAD-Software Vergleich
2026
Das sind die besten 40 Anbieter.
Ein Halter passt am Bildschirm perfekt, doch beim Zusammenbau stößt er an die Schraube daneben, und der Prototyp wandert in den Schrott. Mit 3D-CAD-Software fällt so ein Fehler auf, bevor das erste Teil gefräst oder gedruckt ist: Sie konstruieren Bauteile und Baugruppen dreidimensional, prüfen Kollisionen und leiten daraus Fertigungszeichnungen, Stücklisten und Daten für CNC-Maschine oder 3D-Drucker ab. Wir haben 40 Anbieter geprüft, vom kostenlosen Einsteigerprogramm für den 3D-Druck über Cloud-CAD und Mittelstandssysteme für den Maschinenbau bis zu den großen Konstruktionsplattformen der Automobil- und Luftfahrtindustrie. Der Ratgeber erklärt, welche Art von 3D-CAD-Software zu Ihnen passt, worauf Sie bei Datenaustausch, Lizenzmodell und Hardware achten, wie die Einführung gelingt und mit welchen Kosten Sie rechnen.

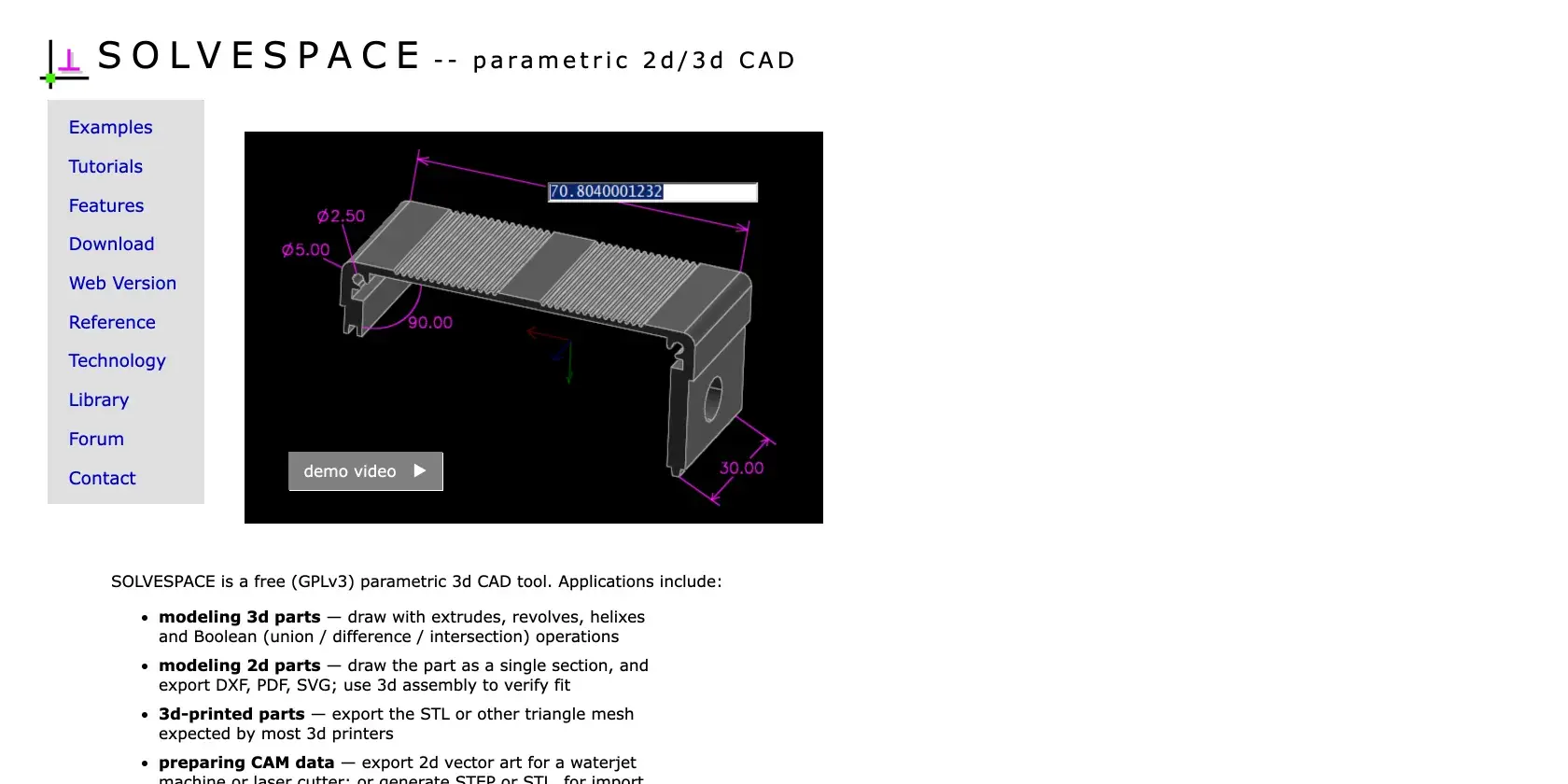

SolveSpace
Open Source (GPLv3)
Kostenlos nutzbar
Windows, Linux, Mac, Web SolveSpace ist ein freies parametrisches 2D/3D-CAD-Programm unter GPLv3, entwickelt von einer Open-Source-Gemeinschaft. Die Funktionen reichen von Volumenmodellierung per Extrusion, Rotation und Helix über Constraint-Solver und Baugruppen bis zum Export für 3D-Druck und CAM. Für Windows, Linux, Mac und im Browser.
solvespace.com
solvespace.com SolveSpace ist ein freies (GPLv3) parametrisches 3D-CAD-Werkzeug und wird als Open-Source-Projekt von Beitragenden weiterentwickelt. Einsatzfelder sind 3D-Teile, 2D-Zeichnungen, 3D-Druck, CAM-Vorbereitung und Mechanismen.
Volumenkörper entstehen aus Skizzen per Extrusion, Rotation (Drehkörper) und Helix, kombiniert mit Booleschen Operationen (Vereinigung, Differenz, Schnittmenge). Ein Constraint-Solver hält Maße und Beziehungen, simuliert ebenso ebene oder räumliche Gelenkmechanismen mit Stift-, Kugel- und Schiebegelenken. Baugruppen sind parametrisch und assoziativ, Änderungen an Teilen wirken automatisch in der Baugruppe, dazu kommen Kollisionsprüfung und Freiheitsgrad-Check. Exportiert werden STL und weitere Dreiecksnetze für den 3D-Druck, STEP, DXF, PDF und SVG, Letztere etwa für Laser- oder Wasserstrahlschneider. Das Programm läuft unter Windows, Linux und Mac, zusätzlich gibt es eine Web-Version. Die Seite ist englischsprachig.
SolveSpace ist kostenlos und quelloffen. Lizenzgebühren, Abos oder Preislisten gibt es nicht. Hilfe bieten Tutorials, Referenz und Forum auf der Projektseite.
LinkedIn
X
WhatsApp
Facebook
Sind Sie selbst Anbieter? Jetzt empfohlener Anbieter werden
Was ist 3D-CAD-Software, und wer braucht sie?
3D-CAD-Software ist ein Programm, mit dem Sie Bauteile, Baugruppen und ganze Produkte als dreidimensionales Modell am Computer konstruieren. Aus dem Modell entstehen Fertigungszeichnungen, Stücklisten, Daten für die CNC-Fertigung oder den 3D-Druck und Grundlagen für Simulationen.
Im Unterschied zum 2D-Zeichenbrett am Bildschirm arbeiten Sie mit Körpern statt mit Linien. Sie skizzieren eine Kontur, extrudieren sie zu einem Volumen, bohren, verrunden und fasen, bis das Bauteil fertig ist. Mehrere Bauteile setzen Sie zu einer Baugruppe zusammen und prüfen, ob alles passt und sich bewegen lässt.
Die meisten Programme für den Maschinenbau arbeiten parametrisch. Maße und Abhängigkeiten bleiben im Modell gespeichert, sodass eine geänderte Wandstärke automatisch Bohrungen, Baugruppe und Zeichnung nachzieht. Daneben gibt es Direktmodellierer, mit denen Sie Flächen frei verschieben, und Freiformprogramme für geschwungene Designs.
Gebraucht wird 3D-CAD überall, wo Produkte entstehen: im Maschinen- und Anlagenbau, im Werkzeug- und Formenbau, in der Blechbearbeitung, im Industriedesign, in der Medizintechnik und in Werkstätten, die Ersatzteile oder Vorrichtungen für den 3D-Druck konstruieren. Auch Zulieferer brauchen ein 3D-CAD-Programm, weil Kunden ihre Anfragen zunehmend als 3D-Modell schicken.
- Fehler in der Montage: Kollisionen und Passungsprobleme fallen erst beim Zusammenbau auf.
- Mühsame Änderungen: Neue Maße müssen in Zeichnungen und Stücklisten von Hand nachgezogen werden.
- Kunden schicken 3D-Modelle: Anfragen kommen als STEP oder natives Modell, das Sie nicht sauber öffnen können.
- Teure Prototypen: Konstruktionen lassen sich vor der Fertigung kaum prüfen oder simulieren.
- Versionschaos: Niemand weiß sicher, welche Datei zuletzt gefertigt wurde.
- 3D-Druck oder CNC geplant: Sie wollen Teile selbst drucken oder fräsen und brauchen saubere Fertigungsdaten.
Treffen drei oder mehr Punkte zu, lohnt sich ein Vergleich von 3D-CAD-Software. Für gelegentliche Einzelteile reicht oft eine kostenlose Einsteiger- oder Open-Source-Lösung.
Typische Probleme ohne passende 3D-CAD-Software
Wer mit 2D-Zeichnungen, veralteter Software oder dem falschen Programm konstruiert, bezahlt das mit Kollisionen in der Montage, teuren Prototypen und endlosen Rückfragen von Kunden und Fertigung.
Das bekannteste Problem ist die Kollision, die erst in der Werkstatt auffällt. In einer 2D-Zeichnung lässt sich kaum erkennen, ob ein Bauteil an einer Leitung, einem Schraubenkopf oder einem beweglichen Teil anstößt. Jeder Fehler, der erst beim Zusammenbau sichtbar wird, kostet Material, Maschinenzeit und Liefertermine.
Ebenso teuer sind Änderungen. Ohne parametrisches Modell muss jede neue Abmessung in mehreren Ansichten, Zeichnungen und Stücklisten von Hand nachgezogen werden, und irgendwo bleibt eine alte Zahl stehen. Gleichzeitig entstehen Kopien mit Dateinamen wie final, final2 und neu, bei denen niemand mehr weiß, welche Version gefertigt wurde.
Dazu kommt der Datenaustausch. Kunden und Lieferanten schicken STEP-Dateien oder Modelle aus ihrem eigenen System, die sich nicht sauber öffnen lassen. Wer dann nachzeichnen muss, verliert Zeit und riskiert Übertragungsfehler. Schließlich fehlt ohne 3D-Modell eine anschauliche Grundlage für Angebote, Montageanleitungen und Abstimmungen mit Kunden, die keine technischen Zeichnungen lesen.
Bauteile stoßen aneinander, was in der 2D-Zeichnung nicht zu sehen war.
Jedes neue Maß muss in Ansichten, Zeichnungen und Stücklisten von Hand nachgezogen werden.
Modelle von Kunden und Lieferanten lassen sich nicht sauber öffnen.
Fehler fallen erst am gefertigten Teil auf statt am Bildschirm.
Kopien mit ähnlichen Namen, und niemand weiß, welcher Stand gefertigt wurde.
Kunden und Kollegen ohne Zeichnungskenntnisse verstehen die Konstruktion nicht.
Für CNC-Maschine und 3D-Drucker muss die Geometrie erneut aufbereitet werden.
Welche Arten von 3D-CAD-Software gibt es?
Hinter dem Begriff 3D-CAD stehen sehr unterschiedliche Programme, vom kostenlosen Browserwerkzeug für Einsteiger bis zur Konstruktionsplattform für Fahrzeughersteller. Entscheidend sind Ihre Bauteile, Ihre Branche und die Systeme, mit denen Kunden und Lieferanten arbeiten.
Das Gros der Industrie arbeitet mit parametrischen Volumenmodellierern. Mittelstandssysteme decken Bauteile, Baugruppen, Zeichnungen, Blech und Schweißkonstruktionen ab und lassen sich um Simulation, CAM und Datenverwaltung erweitern. High-End-Systeme gehen weiter und bringen Flächenmodellierung für Karosserien, umfangreiche Simulation und eine eigene Plattform für das Produktdatenmanagement mit.
Daneben haben sich mehrere Spezialisten etabliert. Direktmodellierer erlauben schnelle Änderungen an importierten Modellen ohne Konstruktionshistorie. Freiform- und NURBS-Modellierer dienen Industriedesignern für geschwungene Oberflächen. Cloud-CAD läuft im Browser, speichert jede Version zentral und erleichtert die Zusammenarbeit. DWG-basierte Programme verbinden klassische 2D-Zeichnung mit 3D-Modellierung, und Open-Source-Programme sind lizenzfrei.
Für Einsteiger, Schulen und 3D-Druck-Projekte gibt es einfache Programme, die im Browser oder auf dem Tablet laufen. Viele Anbieter decken mehrere Arten ab. Klären Sie deshalb zuerst, welche Teile Sie konstruieren, welche Formate Ihre Partner liefern und ob Sie Fertigung und Simulation im selben System brauchen.
Volumen- und Flächenmodellierung, Simulation und Datenverwaltung für Großserie und Konzerne.
Bauteile, Baugruppen, Zeichnungen, Blech und Schweißteile für den Maschinenbau.
Konstruktion im Browser mit zentralen Versionen und gemeinsamer Bearbeitung.
NURBS- und Freiformflächen für Gehäuse, Schmuck und geschwungene Produkte.
Klassische Zeichnung und 3D-Modellierung im verbreiteten DWG-Format.
Lizenzfreie oder einfache Programme für Werkstatt, Schule und 3D-Druck.
- Änderungen ziehen Zeichnung und Baugruppe nach
- Ideal für Varianten und Serienteile
- Konstruktionsabsicht bleibt nachvollziehbar
- Modelle brauchen saubere Planung
- Schnelle Konzeptänderungen
- Ideal für importierte Fremdmodelle
- Kurze Einarbeitung
- Weniger geeignet für Variantenkonstruktion
2026
Kostenloser Download
Whitepaper:
Die passende 3D-CAD-Software finden 2026
Der Leitfaden zu 3D-CAD-Software: welche Arten es gibt, wie Sie Funktionen, Datenaustausch, Lizenzmodelle und Hardware bewerten und wie Sie die neue Software Schritt für Schritt in Ihrer Konstruktion einführen.
Nach Ihrer Bestätigung per E-Mail gelangen Sie direkt zum Download. Datenschutzerklärung
Worauf Sie bei der Auswahl achten sollten
Die passende 3D-CAD-Software deckt Ihre typischen Bauteile ab, tauscht Daten sauber mit Kunden und Lieferanten aus und passt mit Lizenzmodell und Hardware zu Ihrem Betrieb. Eine lange Funktionsliste nützt wenig, wenn Ihr Team die Software im Alltag nicht sicher bedient.
Beginnen Sie mit Ihren Bauteilen. Ein Blechbearbeiter braucht gute Abwicklungen, ein Werkzeugbauer Formteilung und Elektroden, ein Designer Freiformflächen, ein Anlagenbauer große Baugruppen mit Normteilen. Prüfen Sie, ob diese Funktionen im Grundpaket stecken oder als Zusatzmodul kosten.
Klären Sie danach den Datenaustausch. Wichtig sind neutrale Formate wie STEP, IGES und für den 3D-Druck STL oder 3MF, dazu DWG und DXF für 2D-Zeichnungen. Arbeiten Ihre wichtigsten Kunden mit einem bestimmten System, prüfen Sie, wie gut sich deren native Dateien öffnen lassen. Für die Zusammenarbeit im Team zählt außerdem, ob es eine Datenverwaltung mit Versionen und Freigaben gibt.
Achten Sie schließlich auf Lizenzmodell, Hardware und Unterstützung. Viele Hersteller verkaufen nur noch Abonnements, andere bieten weiterhin Kauflizenzen mit Wartungsvertrag. Prüfen Sie das Betriebssystem, die empfohlene Grafikkarte, eine deutsche Oberfläche, Schulungen und einen Händler oder Support in Ihrer Nähe. Bei Cloud-CAD gehört die Frage nach dem Speicherort Ihrer Konstruktionsdaten dazu.
Blech, Schweißkonstruktion, Formenbau, Freiformflächen oder große Baugruppen: Prüfen Sie, ob die Funktionen für Ihre typischen Teile im Grundpaket stecken oder als Zusatzmodul kosten.
Wichtig sind neutrale Formate wie STEP und IGES, DWG und DXF für Zeichnungen sowie STL oder 3MF für den 3D-Druck. Gibt ein Großkunde ein System vor, zählt der Import seiner nativen Dateien.
Eine logische Oberfläche, deutsche Menüs, gute Tutorials und Schulungen entscheiden darüber, ob Konstrukteure nach Wochen oder erst nach Monaten sicher arbeiten.
Viele Programme laufen nur unter Windows und verlangen eine zertifizierte Grafikkarte. Cloud-CAD läuft im Browser, einige Programme auch auf macOS, Linux oder dem Tablet.
Ab zwei Konstrukteuren brauchen Sie Versionen, Freigaben und Zugriffsrechte. Manche Systeme bringen eine Datenverwaltung mit, bei anderen kostet sie extra, Cloud-CAD verwaltet Versionen automatisch.
Simulation, CAM, Rendering, Elektrokonstruktion oder Anbindungen an Ihr ERP machen aus dem Konstruktionsprogramm eine durchgängige Lösung. Prüfen Sie, welche Erweiterungen es gibt und was sie kosten.
Ein Händler oder Support in Ihrer Nähe, deutschsprachige Hilfe, Schulungen und eine aktive Nutzergemeinschaft verkürzen Ausfallzeiten erheblich.
Abonnement oder Kauflizenz mit Wartung, Einzelplatz oder Netzwerklizenz: Vergleichen Sie die Gesamtkosten über mehrere Jahre und klären Sie, was mit Ihren Daten nach dem Ende eines Abonnements passiert.
Bedarfscheck in 2 Minuten Welche 3D-CAD-Software passt zu Ihnen?
Beantworten Sie fünf kurze Fragen. Sie erhalten eine persönliche Übersicht per E-Mail. Unser Vergleich: Wir gleichen Ihre Antworten mit allen 40 recherchierten Anbietern ab.
Sagen Sie uns, wohin wir Ihre persönliche Empfehlung schicken dürfen. Sie kommt in wenigen Minuten per E-Mail.
Ihre persönliche Empfehlung ist unterwegs und kommt in wenigen Minuten per E-Mail. Bitte prüfen Sie auch Ihren Spam-Ordner.
So führen Sie 3D-CAD-Software ein
Die Einführung einer 3D-CAD-Software ist mehr als eine Installation. Wer vorher Anforderungen, Vorlagen, Datenverwaltung und Schulung plant, konstruiert nach wenigen Wochen produktiv, statt monatelang zwischen altem und neuem System zu pendeln.
Starten Sie mit einer Bestandsaufnahme: Welche Bauteile konstruieren Sie am häufigsten, welche Formate kommen von Kunden und gehen an Lieferanten, welche Altdaten müssen weiter nutzbar sein? Daraus entsteht eine Liste mit Muss-Kriterien, an der Sie zwei oder drei Programme mit Ihren eigenen Teilen testen.
Nach der Entscheidung richten Sie Vorlagen ein: Zeichnungsrahmen, Schriftfelder, Materialien, Normteile, Stücklistenformate und Ablagestruktur. Planen Sie die Schulung früh und üben Sie zuerst an einem überschaubaren Pilotprojekt, bevor die nächste große Maschine im neuen System entsteht.
Danach bauen Sie schrittweise aus. Altdaten werden bei Bedarf übernommen statt auf einen Schlag, Zusatzmodule wie Simulation oder CAM kommen hinzu, wenn die Grundlagen sitzen. Prüfen Sie nach einigen Monaten, wie lange Konstruktionen und Änderungen dauern und wie viele Fehler noch in der Fertigung auffallen.
Bestandsaufnahme
Sie erfassen typische Bauteile, Austauschformate, Altdaten und Anforderungen der Fertigung.
Auswahl und Test
Zwei oder drei Programme werden mit eigenen Bauteilen und Originaldateien getestet.
Einrichtung
Vorlagen, Normteile, Materialien und Ablagestruktur werden angelegt.
Schulung
Das Konstruktionsteam lernt die Grundlagen und die eigenen Vorlagen kennen.
Pilotprojekt
Ein überschaubares Projekt entsteht komplett im neuen System bis zur Fertigung.
Ausbau
Altdaten werden bei Bedarf übernommen, Module wie Simulation oder CAM kommen hinzu.
Häufige Fehler bei der Auswahl und Einführung
Die meisten Fehlkäufe entstehen nicht durch schlechte Software, sondern durch falsche Erwartungen: ein System nach Namen statt nach Bauteilen gewählt, den Datenaustausch unterschätzt und die Schulung gespart.
Ein klassischer Fehler ist die Wahl nach Bekanntheit. Ein High-End-System mit Hunderten Modulen überfordert ein kleines Konstruktionsbüro, während ein Einsteigerprogramm an großen Baugruppen scheitert. Wählen Sie nach Ihren typischen Bauteilen und testen Sie mit echten Modellen statt mit den Beispieldateien des Herstellers.
Ebenso häufig wird der Datenaustausch unterschätzt. Wenn wichtige Kunden ihre Modelle in einem bestimmten Format liefern und Ihr System diese nur fehlerhaft importiert, entsteht dauerhafte Nacharbeit. Prüfen Sie den Import mit Originaldateien Ihrer Partner, bevor Sie unterschreiben.
Schließlich sparen viele an Schulung, Vorlagen und Datenverwaltung. Ohne Schulung nutzen Konstrukteure nur einen Bruchteil der Funktionen und bauen Modelle, die sich später kaum ändern lassen. Ohne Vorlagen sieht jede Zeichnung anders aus, und ohne geordnete Ablage gehen Versionen verloren. Lesen Sie außerdem die Lizenzbedingungen genau, etwa zu Laufzeit, Kündigung, Nutzung ohne Internetverbindung und Zugriff auf Ihre Daten nach dem Ende eines Abonnements.
Das System ist zu groß für das Team oder zu klein für die Baugruppen.
Modelle wichtiger Kunden lassen sich nur fehlerhaft importieren.
Konstrukteure nutzen nur einen Bruchteil der Funktionen und bauen schwer änderbare Modelle.
Jede Zeichnung sieht anders aus, Normteile werden immer wieder neu gezeichnet.
Kopien und Versionen gehen verloren, gefertigt wird ein alter Stand.
Große Baugruppen ruckeln, und die Software stürzt ab.
Laufzeit, Kündigung oder Zugriff auf Daten nach Vertragsende sind ungeklärt.
Was kostet 3D-CAD-Software?
Die Kosten für 3D-CAD-Software reichen von kostenlos bis zu hohen fünfstelligen Beträgen pro Arbeitsplatz. Sie hängen vor allem vom Funktionsumfang, vom Lizenzmodell, von Zusatzmodulen und von der Zahl der Arbeitsplätze ab.
Open-Source-Programme sind lizenzfrei, und mehrere Hersteller bieten kostenlose Versionen für Hobby, Ausbildung oder Start-ups mit eingeschränkter kommerzieller Nutzung. Einsteiger- und Cloud-Programme kosten meist einen überschaubaren Betrag im Monat oder Jahr. Mittelstandssysteme werden als Jahresabonnement oder als Kauflizenz mit jährlichem Wartungsvertrag angeboten, die großen High-End-Plattformen meist individuell nach Modulen und Arbeitsplätzen kalkuliert, häufig nur über Händler und auf Anfrage.
Hinzu kommen Kosten, die im Lizenzpreis nicht enthalten sind: eine leistungsfähige Workstation mit zertifizierter Grafikkarte, Schulungen, Einrichtung von Vorlagen, Datenverwaltung und gegebenenfalls Zusatzmodule für Simulation, CAM oder Rendering. Rechnen Sie deshalb über drei bis fünf Jahre und vergleichen Sie die Gesamtkosten aller Arbeitsplätze, statt nur den Einstiegspreis zu betrachten.
Keine Lizenzkosten, dafür eigener Aufwand für Einarbeitung, Support aus der Community und Vorlagen.
Für Hobby, Ausbildung oder Start-ups, meist mit Grenzen bei Umsatz, Funktionen oder privater Ablage.
Abonnement pro Nutzer, oft mit Updates und Cloud-Speicher inklusive.
Jahresabonnement oder Kauflizenz mit Wartung, Zusatzmodule für Simulation, CAM oder Datenverwaltung extra.
Konstruktion und Fertigung in einem System, kalkuliert nach Modulen und Maschinen.
Individuell kalkuliert nach Arbeitsplätzen, Modulen, Datenverwaltung und Servicepaket, meist über Händler.
Die Kosten für 3D-CAD-Software richten sich vor allem nach dem Funktionsumfang, dem Lizenzmodell, den Zusatzmodulen und der Zahl der Arbeitsplätze. Für Einzelteile und 3D-Druck reicht oft ein kostenloses oder günstiges Programm. Wer große Baugruppen, Simulation, CAM und Datenverwaltung braucht, rechnet mit Mittelstands- oder High-End-Lizenzen samt Wartung und Schulung. Vergleichen Sie deshalb die Gesamtkosten über mehrere Jahre.
1 Was bedeutet parametrische Modellierung? Aufklappen ↓
Auflösung aufdecken ↓
2 Wofür steht das Dateiformat STEP? Aufklappen ↓
Auflösung aufdecken ↓
3 Was unterscheidet Direktmodellierung von parametrischer Modellierung? Aufklappen ↓
Auflösung aufdecken ↓
4 Welches Format wird typischerweise an einen 3D-Drucker übergeben? Aufklappen ↓
Auflösung aufdecken ↓
5 Was leistet ein PDM-System? Aufklappen ↓
Auflösung aufdecken ↓
Glossar: Begriffe rund um 3D-CAD-Software
Die wichtigsten Begriffe rund um 3D-Konstruktion, Modellierung, Dateiformate und Datenverwaltung, kompakt und anbieterneutral erklärt.
- CAD
Computer-Aided Design, also das rechnergestützte Konstruieren und Zeichnen von Bauteilen, Produkten und Anlagen.
- MCAD
Mechanical CAD, CAD-Software für den Maschinenbau und die Konstruktion mechanischer Bauteile und Baugruppen.
- Parametrische Modellierung
Konstruktionsweise, bei der Maße, Beziehungen und Arbeitsschritte im Modell gespeichert bleiben und sich nachträglich ändern lassen.
- Direktmodellierung
Konstruktionsweise, bei der Flächen und Körper unmittelbar verschoben oder verändert werden, ohne eine Konstruktionshistorie zu bearbeiten.
- Volumenmodell
3D-Modell, das einen Körper vollständig mit Masse und Innenraum beschreibt, die Grundlage der meisten technischen Konstruktionen.
- Flächenmodell
3D-Modell, das nur die Oberfläche eines Objekts beschreibt, etwa für Karosserien und geschwungene Gehäuse.
- NURBS
Mathematische Beschreibung frei geformter Kurven und Flächen, die in Freiform- und Designprogrammen verwendet wird.
- Feature
Einzelner Konstruktionsschritt im Modell, zum Beispiel eine Extrusion, Bohrung, Verrundung oder Fase.
- Baugruppe
Zusammenstellung mehrerer Bauteile mit festgelegten Verbindungen, in der sich Passungen, Kollisionen und Bewegungen prüfen lassen.
- Zeichnungsableitung
Automatisch aus dem 3D-Modell erzeugte technische Zeichnung mit Ansichten, Schnitten, Bemaßung und Stückliste.
- STEP
Genormtes, herstellerneutrales Austauschformat für 3D-Modelle nach ISO 10303, mit den Dateiendungen .stp oder .step.
- STL
Dateiformat, das die Oberfläche eines Modells als Dreiecksnetz beschreibt und vor allem für den 3D-Druck genutzt wird.
- DWG
Verbreitetes Dateiformat für 2D-Zeichnungen und 3D-Daten, das ursprünglich für AutoCAD entwickelt wurde.
- PDM
Produktdatenmanagement, die zentrale Verwaltung von CAD-Dateien mit Versionen, Freigaben und Zugriffsrechten.
- PLM
Product Lifecycle Management, die Verwaltung aller Produktdaten über den gesamten Lebenszyklus von der Idee bis zur Entsorgung.
- CAM
Computer-Aided Manufacturing, die Erzeugung von Werkzeugwegen und Maschinenprogrammen für die CNC-Fertigung aus dem 3D-Modell.
Häufige Fragen
Die wichtigsten Fragen rund um 3D-CAD-Software, parametrische Konstruktion, Dateiformate, Lizenzmodelle und Kosten, kurz und anbieterneutral beantwortet. Funktionen, Systemanforderungen und Preise ändern sich mit jeder Version, prüfen Sie den aktuellen Stand direkt beim Hersteller.
Was ist 3D-CAD-Software?
3D-CAD-Software ist ein Programm zum Konstruieren von Bauteilen, Baugruppen und Produkten als dreidimensionales Modell am Computer. Aus dem Modell lassen sich technische Zeichnungen, Stücklisten, Daten für CNC-Fertigung und 3D-Druck sowie Grundlagen für Simulationen ableiten.
Was ist der Unterschied zwischen 2D-CAD und 3D-CAD?
2D-CAD arbeitet mit Linien in einzelnen Ansichten, 3D-CAD mit vollständigen Körpern. Im 3D-Modell erkennen Sie Kollisionen, prüfen Baugruppen und leiten Zeichnungen automatisch ab. 2D-CAD bleibt für Schaltpläne, Grundrisse und einfache Zuschnitte sinnvoll.
Was bedeutet parametrisches Konstruieren?
Parametrisches Konstruieren heißt, dass Maße, Beziehungen und Arbeitsschritte im Modell gespeichert bleiben. Ändern Sie ein Maß, passen sich Bauteil, Baugruppe und Zeichnung automatisch an. Das spart Zeit bei Varianten und Änderungen.
Welche 3D-CAD-Software ist für Einsteiger geeignet?
Für Einsteiger eignen sich Programme mit übersichtlicher Oberfläche, guten Tutorials und kostenloser Version. Browserbasierte Einsteigerprogramme genügen für einfache 3D-Druck-Teile. Wer später beruflich konstruieren will, lernt besser gleich mit einem parametrischen System, das eine kostenlose Hobby-, Studenten- oder Testversion anbietet.
Gibt es kostenlose 3D-CAD-Software?
Ja, es gibt Open-Source-Programme ohne Lizenzkosten und kostenlose Versionen kommerzieller Hersteller. Die Gratis-Versionen sind meist auf private Nutzung, Ausbildung oder kleine Umsätze beschränkt oder speichern Modelle öffentlich. Für den gewerblichen Einsatz sollten Sie die Lizenzbedingungen genau lesen.
Welche Dateiformate sind bei 3D-CAD wichtig?
Die wichtigsten Formate sind STEP für den neutralen Austausch von 3D-Modellen, STL und 3MF für den 3D-Druck sowie DWG und DXF für 2D-Zeichnungen. Dazu kommen die nativen Formate der einzelnen Programme, die sich in fremden Systemen oft nur eingeschränkt öffnen lassen.
Welchen Computer brauche ich für 3D-CAD?
Für professionelle 3D-CAD-Software brauchen Sie in der Regel einen leistungsfähigen Rechner mit aktuellem Prozessor, viel Arbeitsspeicher und einer Grafikkarte, die der Hersteller empfiehlt oder zertifiziert. Viele Programme laufen nur unter Windows. Cloud-CAD läuft im Browser und stellt geringere Anforderungen an den eigenen Rechner.
Abonnement oder Kauflizenz: Was ist besser?
Das hängt von Ihrem Planungshorizont ab. Ein Abonnement kostet anfangs weniger und enthält Updates, läuft aber dauerhaft weiter. Eine Kauflizenz kostet mehr auf einmal, lässt sich auch ohne Wartungsvertrag weiter nutzen, bekommt dann aber keine neuen Versionen. Viele Hersteller bieten nur noch Abonnements an.
Was kostet 3D-CAD-Software?
Die Kosten reichen von kostenlos bis zu hohen fünfstelligen Beträgen pro Arbeitsplatz. Einsteiger- und Cloud-Programme kosten meist einen überschaubaren Monats- oder Jahresbetrag, Mittelstandssysteme deutlich mehr, und High-End-Plattformen werden individuell nach Modulen kalkuliert. Hinzu kommen Hardware, Schulung und Wartung.
