Bevor es Bildröhren gab, entstand Fernsehen aus einer rotierenden Lochscheibe. Ein Browser-Simulator namens Analog TV macht diese mechanische Fernsehtechnik wieder erlebbar und zeigt physikgenau, wie eine Nipkow-Scheibe ein Bild Zeile für Zeile aufbaut.
drweb.de als bevorzugte Quelle auf Google hinzufügenQualitätsgeprüfte Inhalte direkt in Google News & DiscoverJetzt hinzufügen
Die Nipkow-Scheibe geht auf ein Patent des deutschen Erfinders Paul Gottlieb Nipkow aus dem Jahr 1884 zurück. Der Simulator lässt sie virtuell rotieren und macht damit ein Stück Technikgeschichte aus Berlin im Browser greifbar.
Das Wichtigste in Kürze

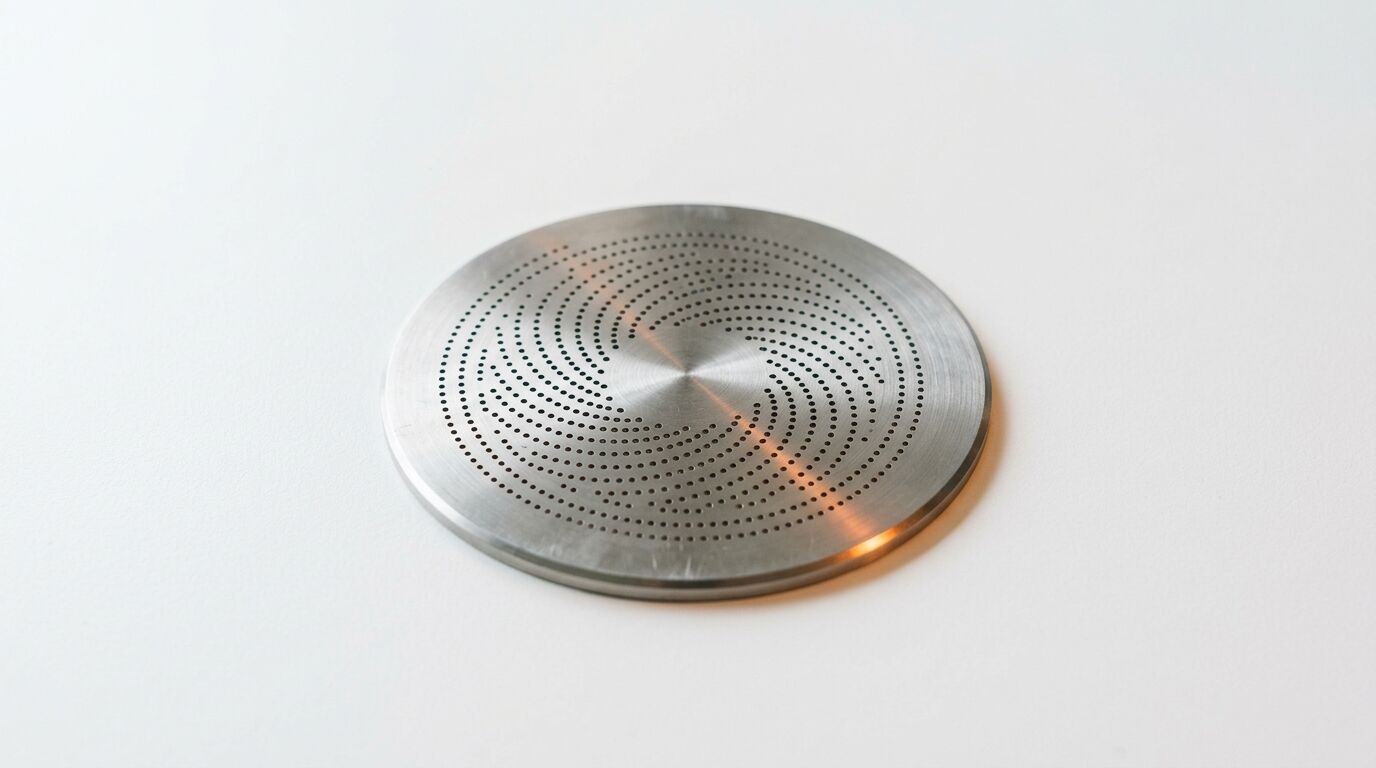

- Die Nipkow-Scheibe ist eine rotierende Lochscheibe, deren Löcher in einer Spirale angeordnet sind und ein Bild zeilenweise abtasten.
- Paul Gottlieb Nipkow meldete die Idee 1884 in Berlin zum Patent an, sie wurde zum Kernbauteil des mechanischen Fernsehens.
- Der Browser-Simulator Analog TV bildet die Physik der mechanischen Fernsehtechnik von Grund auf nach.
- Historische Modi reichen von Baird mit 30 Zeilen bis zum deutschen 180-Zeilen-System der Berliner Olympia von 1936.
Wie macht eine Lochscheibe ein Fernsehbild?
Das Prinzip ist verblüffend einfach. Eine motorgetriebene Scheibe trägt Löcher, die in einer archimedischen Spirale angeordnet sind. Dreht sie sich, wandert jedes Loch einmal über das Bild und tastet dabei eine Zeile ab. So zerlegt die Scheibe ein Motiv in einen Strom heller und dunkler Punkte.
Auf der Empfangsseite läuft alles rückwärts. Eine baugleiche Scheibe rotiert synchron, und eine gesteuerte Lichtquelle setzt die Signale wieder zu einem Bild zusammen. Genau dieses Wechselspiel aus Abtasten und Wiedergeben können Sie im Simulator beobachten, am besten mit niedriger Zeilenzahl und langsamer Drehzahl, um den einzelnen Lichtpunkt zu sehen.
Was steckt hinter dem Analog-TV-Simulator?
Der Simulator ist mehr als eine Spielerei. Die kostenlose Web-Vorschau bildet die komplette Signalkette der mechanischen Fernsehtechnik ab, von der Scheibengeometrie über die Lochform bis zu Bandbreite, Rauschen und Lampennachleuchten. Jeder Parameter ist auf eine Originalquelle zurückgeführt, etwa Nipkows Patent von 1884 oder Bairds Patente.
Die historischen Modi machen den Reiz aus. Wählbar sind unter anderem Bairds 30-Zeilen-System der BBC, das amerikanische Jenkins-48-System und das deutsche 180-Zeilen-System, mit dem 1936 die Olympischen Spiele aus Berlin übertragen wurden. Damit wird ein Stück deutscher Technikgeschichte direkt im Browser nachvollziehbar. Wie zählebig vermeintlich alte Technik ist, zeigt auch unser Beitrag zu alten Technologien, die das Internet bis heute dominieren.
Fernsehen begann mit einer Blechscheibe voller Löcher, erdacht in Berlin. Wer die Wurzeln einer Technik kennt, versteht ihre heutigen Grenzen besser. Solche Simulatoren sind angewandte Technikgeschichte zum Anfassen.
— Markus Seyfferth, Chefredakteur Dr. Web
Warum lohnt der Blick zurück?
Der Rückblick schärft das Verständnis. Die mechanische Fernsehtechnik setzte sich nie durch, weil Manfred von Ardenne 1931 die vollelektronische Bildabtastung mit der Braunschen Röhre vorführte und damit bessere Qualität lieferte. Trotzdem legte die Nipkow-Scheibe die Grundlagen für die erste öffentliche Fernsehvorführung.
Für die Maker- und Retro-Szene ist der Simulator ein Fundstück, das Geschichte und Technik verbindet. Wer den Reiz greifbarer, entschleunigter Technik teilt, findet das Thema auch in unserem Beitrag zu Retro-Tech als bewusster Gegenbewegung.
